Alpine iLX-702D-VW moneen VW-malliin

Alpine iLX-702D-VW on moneen eri Volkswagen-malliin sopiva soitin,

jolla saat autoosi muun muassa Apple CarPlay sekä Android Auto yhteensopivuuded ja
Bluetooth handsfreen / musiikin striimauksen. Android Auto ja
Apple CarPlay mahdollistavat esimerkiksi Google Mapsin ja
Spotifyn hallinnan suurelta 7? kosketusnäytöltä.

Kaikilla herkuilla” oleva multimediasoitin, moneen eri VW-malliin. Toimitus n. 7 arkipäivää.

Amarok • Beetle • Caddy • CC • EOS • Golf • Jetta • Passat • Passat CC • Polo • Scirocco • Sharan • T5 • T6 • Tiguan • Touran

Pystyt käyttämään soitinta auton alkuperäisillä rattipainikkeilla,
kuten auton alkuperäistäkin soitinta ja iLX-702D-VW istuu Volkswagenin kojelautaan todella tyylikkäästi.
Soittimen mukana toimitetaan kaikki tarvittavat asennustarvikkeet.
Mikäli autosi on varustettu Volkswagenin alkuperäisellä peruutustutkalla,
et menetä tätä ominaisuutta uuden soittimen kanssa,
vaan peruutustutkan informaatiot tulevat myös Alpinen näytölle.
Korkearesoluutioinen WVGA näyttö

7-tuumainen (17.8cm) korkearesoluutioinen WVGA kosketusnäyttö tuottaa erittäin tarkan sekä yksityiskohtaisen kuvan,
katselit sitten esim. musiikkivideoita tai käytit navigointia. Käyttöliittymä on todella selkeä ja käyttö on loogista.
Voit myös vaihtaa soittimen valaistuksen auton kojelaudan väreihin sopivaksi.

Apple CarPlay yhteensopivuus
iLX-702D-VW on yhteensopiva Apple CarPlay:n kanssa, joka mahdollistaa puhelimen helpon hallinnan tien päällä.
Apple CarPlay tarjoaa iPhone-käyttäjille mahdollisuuden hallita puheluita, käyttää iPhonen navigointia ,
kuunnella musiikkia sekä käyttää viestitoimintoja.
Musiikkitoiminnot kattavat esimerkiksi Spotifyn käytön sekä nettiradiot ja podcastit.
Liität vain iPhonen USB-kaapelilla soittimeen ja CarPlay-toiminnot ovat heti käytössäsi.

Android Auto yhteensopivuus
Yksinkertainen ja simppeli käyttöliittymä saa katseesi pysymään tiessä ja puhelimen toimintojen käyttö on todella helppoa.
Android Auto tuo soittimen näytölle automaattisesti kaikki kiinnostavimmat informaatiot ja järjestää ne näytölle korteiksi.
Apple CarPlay ja Android Auto käyttävät iLX-702D-VW:n navigointiantennia,
joka mahdollistaa parhaan mahdollisen sateliittivastaanoton.

Android Auto on valmiiksi asennettuna Android 10, Android 11 sekä Android 12 käyttöjärjestelmissä.
Mikäli käytössäsi on Android 9 tai sitä vanhempi versio, Android Auto pitää asentaa puhelimeen manuaalisesti.
Android Auto infosivu löytyy täältä.

Rattipainikkeilla perustoiminnot
Alpine on yhteydessä autosi alkuperäisiin rattipainikkeisiin. Et siis menetä tätä ominaisuutta,
kun vaihdat alkuperäisen radion, vaan pystyt säätämään äänenvoimakkuutta,
hylkäämään ja hyväksymään puheluja, vaihtamaan radiokanavia tai kappaleita eteen- ja taaksepäin.
Voit myös aktivoida Sirin, jos olet liittänyt iPhonen soittimeesi.

Pysäköintitutkat
Jos autosi on varustettu tehdasasenteisilla peruutustutkilla, nämä jäävät Alpinen kanssa käyttöön.
iLX-702D-VW näyttää peruutustutkan tiedot selkeillä kuvakkeilla.

Mittariston näyttö
Autosi mittariston näyttö on yhteydessä soittimeen ja saat näytölle radiokanavan tiedot ja
soivien kappaleiden informaatiot. Autot, joissa ei ole valkoista MFD (Multifunctional display) näyttöä mittaristossa,
vaativat auton ohjelmoinnin valtuutetussa huoltopisteessä.

Lämmitys- ja ilmastointilaitteen tiedot
Saat Alpinen näytölle selkeät ja yksityiskohtaiset tiedot aina kun säädät ilmastointilaitetta tai penkinlämmittimiä.
Näyttö kytkeytyy automaattisesti muutamaksi sekunniksi päälle aina säätöjä tehdessä.
Tämä toiminto riippuu auton alkuperäisestä laitteistosta, eikä välttämättä ole käytössä kaikissa automalleissa.

Apple CarPlay Online-navigointi
Apple Kartat tarjoaa sinulle opastuksen määränpäähäsi turn-by-turn opastuksella,
jota on selkä ja helppo seurata iLX-702D-VW:n suurelta näytöltä.
Näytöllä esitettävät suuret kuvakkeet ja nuolet sekä automaattizoomaus helpottavat navigoimista.
Etsitkö huoltoasemaa, ravintolaa tai muuta mielenkiintoista matkallasi?
Voit helposti valita välietapin matkallesi ja näet lähistön kaikki kiinnostavat kohteet sekä aika-arvioin,
paljonko alkuperäiseltä reitiltä poikkeaminen vie aikaa. Kun painat soittimen alareunan navigointi-painiketta,
Apple CarPlay navigointi käynnistyy suoraan, ilman erillistä valikoissa seikkailua.

Android Auto Online-navigointi
Anna Googlemapsin opastaa sinut perille. Saat puheopastetun navigoinnin reaaliaikaisilla liikennetiedoilla,
kaistaopastuksella sekä monilla muilla hienoilla ominaisuuksilla.
Oli kyseessä puhelimen näyttö tai soittimelle heijastettu kuva,
on käyttöliittymä todella simppeli suurten painikkeiden ansiosta ja
kuljettaja pystyy keskittymään täkeimpään eli ajamiseen.
iLX-702D-VW toimii saumattomasti Android Auton sekä Google mapsin kanssa ja
navigoinnissa käytetään Alpinen ulkoista antennia parhaan mahdollisen sateliittivastaanoton saamiseksi.

High-end äänentoisto
iLX-702D-VW sisältää BASS ENGINE SQ:n joka tarjoaa laajan valikoiman säätömahdollisuuksia,
kuten digitaaliset aikaviivesäädöt, digitaaliset jakosuotimet sekä yhdeksän-alueisen taajuuskorjaimen.
Mikä parasta, pääset tekemään säädöt omalla puhelimellasi Alpine TuneIt -sovelluksen avulla (iOS ja Android).
Käytössäsi on myös Media Xpander, 24-Bit D/A-muuntimet sekä 3 paria neljän voltin linjalähtöjä.

Android Auto on valmiiksi asennettuna Android 10, Android 11 sekä Android 12 käyttöjärjestelmissä.
Mikäli käytössäsi on Android 9 tai sitä vanhempi versio, Android Auto pitää asentaa puhelimeen manuaalisesti.

Hi-Res Audio
iLX-702D-VW toistaa myös häviöttömät FLAC-tiedosotot ja on yhteensopiva 24/96 sekä
24/192 Hi-Res Audio tiedostojen kanssa.

GPS Glonass paikannus
Mitä enemmän sateliitteja, sitä tarkempi ja nopeampi paikannus. iLX-702D-VW saa paikannustiedon
GPS-paikannuksen lisäksi myös Glonass-sateliiteista.
Tästä on suuri etu varsinkin kaupunkialueilla,
missä korkeat rakennukset saattavat estää gps-signaalin vastaanoton
hetkellisesti sekä myös vuoristo-olosuhteissa.

Bluetooth®
Sisäänrakennettu Bluetooth® tarjoaa langattoman yhdistämisen puhelimen ja soittimen välille.
Saat pikavalinnat useimmin soitettuihin numeroihin,
yksinkertaisen ja selkeän käyttöliittymän sekä handsfree-toimintojen lisäksi
musiikin langattoman striimauksen puhelimesta.
Voit siis kuunnella Spotifyn ja nettiradioiden tarjontaa ja näet artisti- ja kappaletiedot iLX-702D-VW:n näytöllä.

Suosikit
Käyttäjäkohtaiset suosikit näyttää soittimen näytöllä suosituimmat puhelinnumerot,
radiokanavat, useimmin käytetyt navigointikohteet sekä paljon muuta,
vain yhdellä silmäyksellä. Painat vain sekunnin ajan audiopainiketta aktivoidaksesi suosikkitoiminnot.

Asennustarvikkeet
iLX-702D-VW sisältää kaikki asennutarvikkeet.
Mukana on erittäin laadukas 2-DIN kehys,
johon soitin kiinnitetään kyljistä tukevasti, rattikaukosäädin- / CAN-väyläadapteri
joka tukee myös auton alkuperäistä peruutustutkaa
sekä lämmitys- / ilmastointilaitteen informaatioita sekä tarvittava antenniadapteri.

1) Vain autoihin, joissa valkoinen MFD-näyttö mittaristossa, joka näyttää esim. radioaseman nimen.
Mikäli autossa on valkoinen MFD-näyttö,
joka ei Volkswagenin omalla radiolla näytä radiokanavien nimiä mittaristossa,
tämä vaatii toiminnon käyttöönottamisen huoltoliikkeessä.

Peruutuskameran liittäminen
Mikäli autossasi ei ole peruutuskameraa, iLX-702D-VW tukee Alpine plug & play asennettavia Direct-kameroita:
HCE-C1100D ja HCE-C2100D .
Jos autossasi on VW:n tehdasasenteinen kamera,
sen liittäminen Alpineen onnistuu myös. Adaptereja on kahta eri versiota,
riippuen onko autosi peruutuskamerassa kääntyvät tai kiinteät viivat.

High (kääntyvät viivat)
– B-3674755-RVC-H

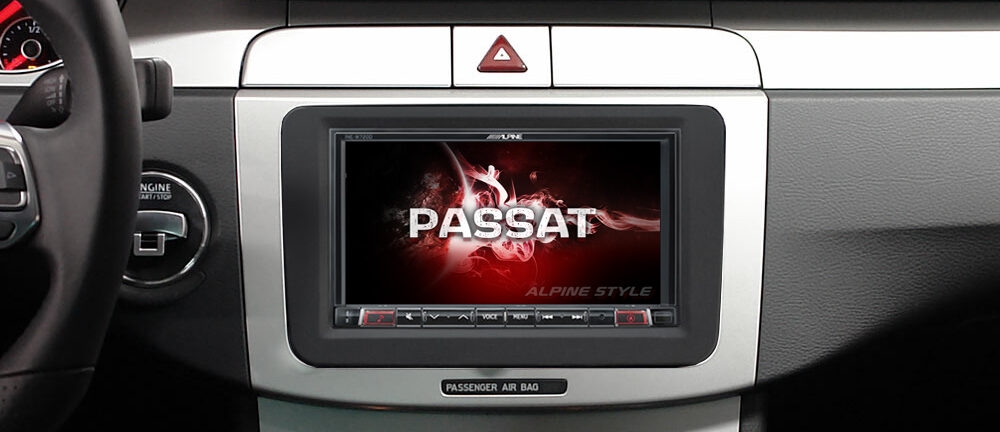

Käynnistyskuvan vaihto
Voit itse vaihtaa iLX-702D-VW soittimen käynnistyskuvan vastaamaan omaa VW-malliasi.
Valmiit kuvat ja asennusohjeet löydät täältä.

Tekniset tiedot:

Radio

Muistipaikat (FM: 24 / MW: 6 / LW: 6)
Muisti: Auto Memory
Haku: Local / DX Selection

RDS

RDS toiminnot: PI, PS, AF, TA, TP, PTY, NEWS, RADIO TEXT

DAB Tuner (DAB ei ole Suomessa käytössä)

DAB+ Tuner Built-in
DAB+/DMB Supported
DAB+ Slideshow Service
DLS (Dynamic Label Service)
DAB Service Following
RDS Fallback (where available)
Service Pre-set: 18 Pre-set Memory
Auto Ensemble/Service Memory
Service Search Function
PTY Search Function
Alphabet Search Function
Antenna Power Supply Selection

BLUETOOTH®

Sisäänrakennettu BLUETOOTH®
Wide Band Speech teknologia
HFP (Hands-Free Profile)
Musiikin striimaus: A2DP (Advanced Audio Distribution Profile)
Musiikin hallinta: AVRCP (Audio / Video Remote Control Profile) Ver.1.5 yhteensopiva
Kehittynyt BLUETOOTH® teknologia
Liitäntä: SSP (Simple Secure Pairing) tuki
Yksilöllinen liitäntä erikseen HF ja musiikkikäyttöön
Puhelinluettelon synkronointi
Pikavalinta: 4 kpl / puhelin
Usean numeron hallinta: Max. 5 puhelinnumeroa yhdelle yhteystiedolle
Niminäyttö
Automaattivastaus
Puheluhistoria: Soitetut / Saapuneet / Ei-vastatut
Uusintasoitto
Puheäänen voimakkuus: Erikseen lähtevälle ja tulevalle äänelle säädettävissä
DTMF (Touch-Tone) toiminto
Signaalin vahvuuden ilmaisin
Akun varauksen ilmaisin
Menukielet: 24kpl
Firmware päivitettävissä

Made for iPod® / iPhone®

iPod/iPhone yhteensopivuus: Kaikki mallit paitsi 1st ja 2nd sukupolven iPhone
Liitäntä: USB-Lightning
Musiikin toisto
Valittavissa: Playlist / Artist / Album /Song / Podcast / Genre / Composer / Audiobook
Aakkosellinen haku
Levyn kansikuvan näyttö
Direct Up / Down: Playlist / Artist / Album / Genre / Composer
M.I.X. (Sekasoitto): Kappale, Albumi, Kaikki
Toisto
Akun lataus

Liitäntä

Apple CarPlay (Vaatii CarPlay yhteensopivan iPhonen)
Android Auto (Vaatii Android Auto yhteensopivan laitteen)

USB

USB-liitäntä: USB jatkokaapeli mukana
Toisto: FLAC/MP3/WMA/AAC
Videotoisto: MP4
Tiedosto / kansiohaku
Tag info haku
Kansiot Up / Down
M.I.X. sekasoitto
Toisto

Äänen säädöt

Bass Engine SQ
Bass Engine™ Pro
Subwoofer tasonsäätö
Subwoofer vaihe
2 V PreOut
EQ: Flat, Pops, Rock, News, Jazz, Electrical Dance, Hip Hop, Easy Listening, Country, Classical
Dual HD EQ (9-band parametrinen korjain etu/taka)
6 kanavan aikaviivesäädöt
Digitaaliset jakosuotimet
Ääniasetukset autotyypin mukaan
MediaXpander HD
Sovelluskohtainen Volume säätö
Helppo, Step-by-Step säädettävyys
Alpine TuneIt App yhteensopivuus

Yleistä

4 x 50 W High Power Amplifier
Kehittynyt Power IC
Näyttö: 7'' kapasitiivinen WVGA High Resolution näyttö
Valkoinen LED taustavalo
Hallinta: Touch, Drag, Flick
Suosikit -toiminto
Kahdelle käyttäjälle omat asetukset
High Grade Audiophile
Linjalähdöt: 3 pari (2 V, etu / taka / subwoofer) KTX-PRE1 (myydään erikseen)
AUX-In: 1 A/V AUX
Rattikaukosäädin
Multiview-kameroiden hallinta
Kameran opastusviivojen säätö
Automaattinen kameran kytkeytyminen
Yksinkertainen Mode & Info Mode näytön valinta
Visual EQ
Menu-kielet: 24kpl (AV / Bluetooth)
Kello
Automaattinen himmennys
Ohjelmisto päivitettävissä
Sähköantennin liitäntä
HDMI sisääntulo (Alpine HDMI-kaapeli myydään erikseen)
Start-Stop yhteensopiva
CAN-väyläsovitin Quadlock-liittimellä
Lisävarusteena DVD pyöritin DVE-5300
Multikamera (KCX-C250MC) valmius

Näyttö

Näyttö: 7? kapasitiivinen WVGA
LCD: Transparent Type TN LCD
TFT Active Matrix
1,152,000 pikseliä (800 x 3 x 480)
Valaistus: Valkoinen LED taustavalo
Kuvatyypit: NTSC, PAL

Vahvistin

Max Power: 4 x 50 W

FM viritin

87.5 – 108.0 MHz
Mono herkkyys: 8.1 dBf (0.7 µV / 75 ohms)
50dB herkkyys: 12 dBf (1.1 µV / 75 ohms)
Kanavaerottelu: 80 dB
Signal-to-Noise: 65 dB
Stereoerottelu: 35 dB

USB

USB: USB 2.0
Max. ulostulo: 1,500 mA (CDP Support)
USB-tyyppi: Massamuisti
Alustustyyppi: FAT 16/32
MP3: MPEG-1/2 AUDIO Layer-3
WMA dekoodaus: Windows Media™ Audio
AAC dekoodaus: ACC-LC ''.m4a''
Flac-tuki
USB videotoisto (AVI/MP4/MKV H.264 Video ja MP3/AAC Audio)
Kanavat: 2 (Stereo)
Toistoalue: 5 – 20k Hz ±1 dB *Toistoalue voi vaihdella bittivirran ja enkoodausohjelmiston mukaan
Harmooninen särö (1kHz): 0.008%
Signal-to-Noise: 100 dB
Kanavaerottelu (at 1kHz): 85 dB

GPS / Glonass

GPS / Glonass antenni mukana

BLUETOOTH®

BLUETOOTH® Versio: Bluetooth V3.0+EDR
Ulostulo: +4 dBm Max. (Power class 2)
HFP: HFP (Hands Free Profile)
OPP (Object Push Profile)
PBAP (Phone Book Access Profile)
HSP (Head Set Profile)
A2DP: A2DP (Advanced Audio Distribution Profile)
AVRCP: AVRCP (Audio/Video Remote Control Profile)
SPP (Serial Port Profile)

Sound Tuning

Subwoofer tasonsäätö: 0 to +15
Subwoofer vaiheenkääntö: 0° or 180°
BASS ENGINE SQ: 5 tilaa, Level 0 to +6
Ylipäästösuodin: 20 / 25 / 31.5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 Hz
Ylipäästö (Jyrkkyys): Off / -6 / -12 / -18 / -24 dB/oct.
Ylipäästö (Gain): -12 to 0 dB
Alipäästö: 20 / 25 / 31.5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 Hz
Alipäästö (Jyrkkyys): Off / -6 / -12 / -18 / -24 dB/oct.
Alipäästö (Gain): -12 to 0 dB
Aikaviiveet: 0.0 – 9.9ms (0.1ms step)
Dual HD EQ Etu + Taka
Parametrinen EQ (Band 1): 20 – 100 Hz
Parametrinen EQ (Band 2): 63 – 315 Hz
Parametrinen EQ (Band 3): 125 – 500 Hz
Parametrinen EQ (Band 4): 250 – 1k Hz
Parametrinen EQ (Band 5): 500 – 2k Hz
Parametrinen EQ (Band 6): 1k – 4k Hz
Parametrinen EQ (Band 7): 2k – 7.2k Hz
Parametrinen EQ (Band 8): 5.8k – 12k Hz
Parametrinen EQ (Band 9): 9k – 20k Hz
Parametrinen EQ (Gain): -14 to +14
Ohjelmalähdekohtainen äänenvoimakkuus: -14 to +14

HDMI

Sisääntulo 720p/480p/VGA
Ulostulo 480p

Yleistä

Käyttöjännite: 14.4 V. DC (11-16V)
PreOut : 2 V / 10k ohms

Tuotekoodit:
iLX-702D + APF-X300VW + 1524-70 + 381320-30-1

Android Auton asentaminen
Mikäli käytössäsi on Android 9 tai sitä vanhempi versio, Android Auto pitää asentaa puhelimeen manuaalisesti.
Team #peränurkka on tehnyt seikkaperäisen videon asentamisesta videon.


– AH-Cama-Alp1

Low (kiinteät viivat)
– B-3674755-RVC-L
– AH-Cama-Alp1

DVR-C320S yhteensopivuus
Tämä soitin on yhteensopiva Alpine DVR-C320S kojelautakameran kanssa.
Voit katsoa kameran tallenteita soittimen näytöltä ja
pääset muuttamaan kaikkia kameran asetuksia kosketusnäytöltä.
Kameran tarkemmat tekniset tiedot löydät täältä.

Tuotteen koodit: iLX-702D + APF-X300VW + 1524-70 + 381320-30-1
