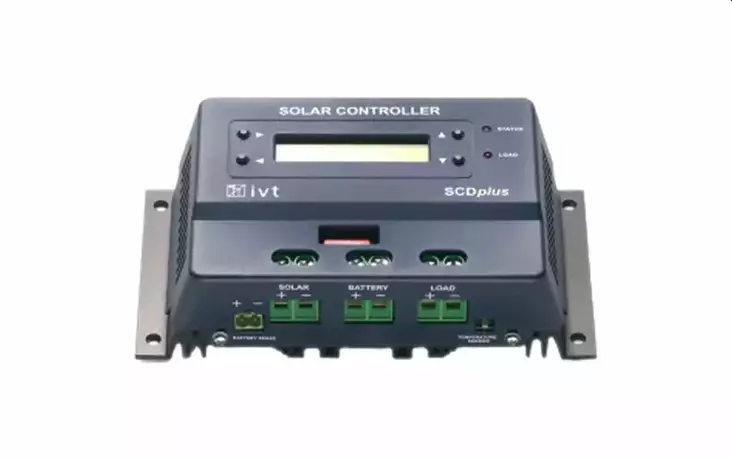

Aurinkosäätimen lataussäädin IVT SCDplus

IVT SCDplus aurinkosäätimen lataussäädin
12 V / 24 V 40 APkäytännöllinen
Korkea laatu
Tuotteen kuvaus
IVT:n laadukkaat SCplus/SCDplus-sarja-aurinkosäätimet
ovat ennen kaikkea monipuolisia.
Ne tarjoavat sinulle 4 ennalta määritettyä latausominaisuutta,
jotka on räätälöity optimaalisesti kaikille yleisimmille akkutyypeille.
Kuormatulossasi on myös erilaisia ??erikoistoimintoja,
jotka voidaan asettaa erikseen. Lisäksi tiettyjä latausparametreja
voidaan ohjelmoida ja tiedot arvioida ilmaisella ohjelmistolla.
Yksityiskohdat

LCD-näyttö
Sarjakäyttöinen aurinkolatausohjain: tarkka, akkuystävällinen lataus
Pulssinleveysmoduloitu latausohjaus (PWM)
Ennalta määritetyt latausominaisuudet
Kytkettävä kuormituslähtö (päällä/pois)
Ajastintoiminto
Yövalotoiminto
Valmiustilatoiminto < 10 mA oma virrankulutus
Mikroprosessoriohjattu lataus
Monivaiheinen latausprosessi

Tekniset tiedot

Akkujärjestelmän jännite 12 V / 24 V
Tuetut akkutyypit lyijyhappo, geeli, AGM, LiFePO4
Latausohjaimen tyyppi PWM-sarja
Moduulin maksimiteho 180 W / 360 W, 300 W / 600 W, 480 W / 960 W
(riippuen versiosta)
Moduulin maksimijännite 50 V
Max moduuli/latausvirta 15 A / 25 A / 40 A (riippuen versiosta)
Max kuormitusvirta 15 A / 25 A / 40 A (riippuen versiosta)
Oma virrankulutus, aktiivinen 50 mA
Oma virrankulutus, valmiustila < 10 mA
Sulake 15 A / 25 A / 40 A (riippuen versiosta)
Käänteisen napaisuuden suojaus pariston sisääntulo kyllä
Käänteisen napaisuuden suojaus aurinkotuloa kyllä
Ylivirtasuojan kuormituslähtö kyllä
Lämpötila-anturi kyllä ??(ulkoinen), 1,5 m
Käyttölämpötila-alue -20°C - +60°C
Maksimi hyötysuhde 98 %
Yhteinen maapotentiaali (negatiivinen napa) kyllä
Kytkettävä kuormituslähtö, kyllä
Ohjelmistohallinta kyllä
PC-liitäntä USB (tyyppi B)
Näyttö LCD-näyttö + LED (versio, jossa vain 25 A LED-näyttö)
Muovinen kotelo

Ladataan parametreja

Loppulatausjännite, lyijyhappo 14 V / 28 V
Loppulatausjännite, lyijygeeli 14,1 V / 28,2 V
Loppulatausjännite, johto AGM 14,7 V / 29,4 V
Loppulatausjännite, LiFePO4 14,6 V / 29,2 V
Virtavaraus, lyijyhappo/lyijygeeli 13,7 V / 27,4 V
Virtavaraus, lyijy AGM/LiFePO4 13.8V/27.6V
Lämpötilakompensointi vähintään 25 mV/K / 50 mV/K
Lämpötilan kompensointiaine 30 mV/K / 60 mV/K
Lämpötilakompensointi maksimissaan 35 mV/K / 70 mV/K

Syväpurkaussuojakuormituslähtö

Katkaisujännite, tehdasasetus 10,5 V / 21 V
Katkaisujännite, säädettävä alue 10 V - 11 V / 20 V - 22 V
Nollaa jännite, tehdasasetus 12 V / 24 V
Nollaa jännite, säädettävä alue 11,5 V - 12,5 V / 23 V - 25 V

Ennalta määritetyt latausominaisuudet: lyijy-happo, lyijy-geeli, lyijy-AGM, LiFeP04
Pulssinleveysmoduloiduille sarjalatausohjaimille on ennalta määritetty
4 erilaista latausohjelmaa, jotka on erityisesti sovitettu vastaavaan akkutyyppiin:
lyijyhappo, lyijygeeli, lyijy-AGM ja LiFePO4

Käyttäjäkohtaiset ohjelmoitavat latausominaisuudet
Lisäksi voidaan ohjelmoida käyttäjäkohtainen latausprosessi.
USB-liitännän avulla voidaan muodostaa yhteys aurinkosäätimen ja
tietokoneen välille. Aurinkosäätimen tehdasasetukset voidaan helposti muuttaa
PC:n kautta Windows-ohjelmiston avulla.
Lisäksi aurinkokunnan käyttötiedot voidaan tallentaa,
tallentaa ja arvioida. SCDplus-aurinkosäätimien avulla on mahdollista
ohjelmoida ja lukea laitteen live-parametreja.

Järjestelmän jännitteen automaattinen tunnistus 12 V/24 V
SCplus/SCDplus aurinkolataussäätimiä voidaan käyttää
12 V tai 24 V järjestelmissä. Järjestelmän jännite asetetaan automaattisesti.

Automaattinen lämpötilan kompensointi
Latausprosessin aikana lämpötila mitataan ulkoisen lämpötila-anturin kautta
ja lopullinen latausjännite säädetään dynaamisesti lämpötilaolosuhteiden mukaan.
Korkeissa lämpötiloissa lopullinen latausjännite pienenee
- ylilatautuminen ja tarpeeton kaasutus vältetään.
Alhaisissa lämpötiloissa lopullinen latausjännite kasvaa.

Akun jännitteen anturi
Aurinkosäädin voi toimia entistä tarkemmin integroidun
jänniteanturiliitännän ansiosta.
Aurinkolatausohjaimen ja akun välinen kaapeli
mittaa akun jännitettä entistä tarkemmin.
Tämä mahdollistaa entistä tarkemman lastauksen.

Monivaiheinen lataustekniikka – räätälöity akkutyypin mukaan
Riippuen määritetystä akkutyypistä (tehdasasetus: lyijyakku) ja
sen latauksen loppujännitteestä, lataus tapahtuu jopa 3 vaiheessa.
Lataustasolla 1 lataus tapahtuu aluksi suurimmalla virranvoimakkuudella,
kunnes vastaava lopullinen latausjännite saavutetaan.

Lataustason 1 latauksen päättymisjännitettä
ylläpidetään sitten määrätyn ajan, kunnes sitten kytkentä lataustasolle
2, nollalataukseen, tehdään. Latausvirtaa rajoitetaan
pulssinleveysmodulaation (PWM) periaatteen mukaisesti.
Sekä LiFePO4-akkujen latausprofiili että
mukautettu latausprofiili tarjoavat kolmannen lataustason.

Kytkettävä valmiustilatoiminto
SCplus/SCDplus aurinkolatausohjaimiin on integroitu valmiustilatoiminto.
Jos aurinkoenergia ei riitä, aurinkolataussäädin kytkeytyy valmiustilaan.
Aurinkolatausohjaimen oma kulutus pienenee näin jopa 40 %.

Tämä suojaa kytkettyä akkua ja välttää tarpeettoman purkauksen.
Jos aurinkojännitettä on riittävästi, aurinkolataussäädin
palaa automaattisesti valmiustilasta. Lisäksi aurinkolataussäädin voidaan
manuaalisesti poistaa valmiustilasta painiketta painamalla.

Ohjelmoitava ja kytkettävä kuormituslähtö
SCplus/SCDplus-sarjan IVT-aurinkosäätimillä voidaan tehdä
monia yksilöllisiä asetuksia. Kuorman lähtö on yksilöllisesti ohjelmoitavissa.
Seuraavat vaihtoehdot voidaan asettaa kuormitukselle:
1. Ajastintoiminto:
Kuormalähtö kytkeytyy päälle tai pois päältä määritettyinä aikoina.
2. Yövalotoiminto:
Jos aurinkosähköä ei ole, kuormituslähtö kytkeytyy päälle 2 minuutin kuluttua
Aurinkosähkö taas pois päältä.
3. Automaattinen päälle/pois:
Kun lopullinen purkausjännite saavutetaan,
kuormituslähtö kytkeytyy automaattisesti pois päältä.
Heti kun uudelleenkäynnistysjännite on saavutettu,
kytke se uudelleen päälle.
4. Pysyvästi pois päältä:
Kun lopullinen purkausjännite saavutetaan,
kuormituslähtö jää pysyvästi pois päältä,
vaikka akun kapasiteetti saavuttaisi jälleen nollausjännitteen
(tehdasasetus).
Kuorman lähtö voidaan kytkeä päälle tai
pois myös manuaalisesti painikkeella.

LED-tilan näyttö
2 LEDiä näyttävät nopeasti ja luotettavasti nykyisen lataustason
varoittavat syväpurkauksesta ja näyttävät kuormituksen tilan.

Valaistu LCD-näyttö ja mukavat ohjauspainikkeet
SCDplus-aurinkopaneelin erikoisominaisuus: Selkeä näyttö - helppokäyttöinen:
SCDplus-ohjaimissa on myös selkeä ja selkeästi jäsennelty LCD-näyttö.
Se tarjoaa tietoa tärkeimmistä parametreista,
kuten järjestelmän jännitteestä (12 V, 24 V tai 48 V),
aurinkotulosta (energiamittari), akun tilasta (akun jännite, lataustila, latausvirta),
ympäristön lämpötilasta, asetetusta lämpötilakertoimesta
ja kuormitustehosta (kuormitusvirta).
Seuraavat parametrit voidaan määrittää näytön kautta:

Latausmenettely
Loppupurkausjännite
nollaa jännite
Lämpötilakerroin
Latauslähtö (uudelleenkytkentä kyllä/ei, ajastin ja yövalotoiminto)

Laajat suojatoiminnot
Kaikki tärkeät suojatoiminnot, kuten ylilataussuoja,
syväpurkaussuoja ja käänteisen napaisuuden suoja,
ohjataan täysin automaattisesti ja
ilman valvontaa mikroprosessorin kautta.
Ylilataussuoja:
Heti kun lopullinen latausjännite on saavutettu,
aurinkolataussäädin katkaisee latausvirran.
Tämä estää ylilatauksen ja aurinkoakun vaurioitumisen.

Syväpurkaussuoja:
Suojatakseen akkua korjaamattomilta vaurioilta syväpurkauksen yhteydessä,
kytketty kuormituslähtö kytketään pois päältä,
kun lopullinen purkausjännite saavutetaan.
Riippuen kuormitustehoasetuksesta,
se pysyy pois päältä tai kytkeytyy automaattisesti päälle,
jos akkua on ladattu riittävästi. Loppupurkausjännite
ja palautusjännite voidaan parametroida yksilöllisesti näytön tai
ohjelmiston kautta. Vähän ennen kuin syväpurkausraja saavutetaan,
näyttöön tulee visuaalinen varoitus (LED).
Suojaus oikosulkuja ja käänteistä napaisuutta vastaan:
Ohjaimet on suojattu oikosulkuja ja käänteisnapaisuutta
vastaan ??litteällä sulakkeella.

Parametrointi, seuranta ja arviointi PC:llä
Aurinkosäätimen parametrointi ja valvonta PC:llä:
USB-liitännän avulla voidaan muodostaa
yhteys aurinkosäätimen ja tietokoneen välille.
Windows-ohjelmiston avulla latausprofiili, syväpurkaussuojaus,
lämpötilakerroin, kuorman lähdön toiminta,
aika ja päivämäärä voidaan määrittää helposti PC:llä.
Lisäksi aurinkokunnan käyttötiedot voidaan kirjata,
seurata ja tulostaa *.txt-tiedostona arvioitavaksi.
Tiedon tallennus ja arviointi ilmaisella Windows-ohjelmistolla:
Seuraavat parametrit tallennetaan joka sekunti:

Aika
Akun jännite (jännite)
Akun latausvirta
Latausvirta
Lämpötila (Temperature).

Toimituksen laajuus
SCDplus aurinkosäädin 15 A / 25 A / 40 A (riippuen tilauksesta)
Ulkoinen lämpötila-anturi Akkuanturin liitäntäadapteri Käyttöohjeet DE, GB, FR, NL
Ominaisuudet
Aurinkojärjestelmien tyypit aurinkoenergiatarvikkeet
Versio 40 A
Paino 0,5kg
Mitat (PxLxK) 190 x 105 x 55 mm
EAN 4030072200424
Valmistajan tuotenro. 200042
