Fothermo rinnakkaisliitin -4 moduulille

Fothermo rinnakkaisliitin - 4 moduulia
Tuotteen yksityiskohdat
Helppo napsautusjärjestelmä
Tuotteen Kuvaus

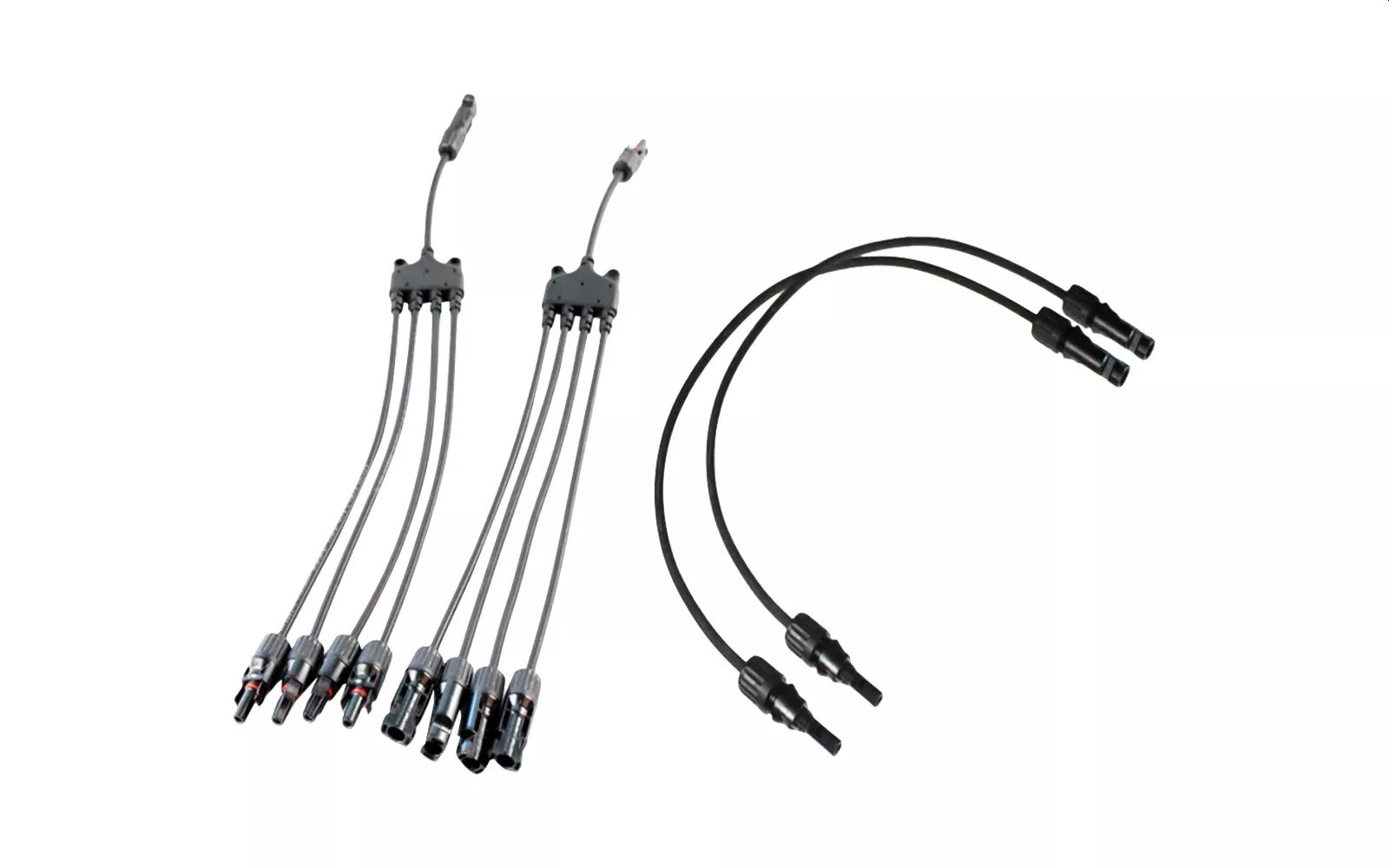

Rinnakkaisliittimet ovat yhteensopivia aurinkoliittimien kanssa
ja niitä käytetään yhdistämään 4 aurinkosähkömoduulia rinnakkain.
4-tieliittimen lisäksi sarja sisältää myös 2x 2m jatkojohtoa
kaukaisimpien aurinkosähkömoduulien liittämiseen.

Tärkeitä artikkelin ominaisuuksia

Haaroituspistorasiat useiden aurinkomoduulien rinnakkaisliitäntään
Soveltuu kaapeleille, joiden poikkileikkaus on 4mm²-6mm²
Yhteensopiva aurinkoliittimien kanssa
Helppo napsautusjärjestelmä
Suojausluokka IP67 kytkettynä

Mitä rinnakkaiskytkentä tarkoittaa?
Rinnakkaisliitännässä positiiviset ja negatiiviset johdot
on niputettu yhteen lähtöön.
Tämä liitäntä lisää virtaa ja jännite pysyy samana.
Käytännön esimerkki: Haluat liittää 3 kpl 100W (Imp=5.56A Vmp=17.8V)
aurinkomoduulia lataussäätimeen, jossa on 20A ja maksimitulojännite 30V/DC.
Jotta sallittu tulojännite ei ylity, moduulit on johdettava rinnakkain.
Eli plussa plussaan ja miinus miinus.
Jos nyt mittaat merkkijonon,
sinun pitäisi pystyä mittaamaan seuraavat arvot ihanteellisissa
valaistusolosuhteissa: Imp=16.68A ja Vmp=17.8V.
ominaisuudet
Kaapelityyppi, kytkin, kytkin ja pistoke Kaapeli/johto
Mitat (PxLxK) 53 x 8 x 3 cm

Paino 500g
