Victron Multiplus Compact Invertteri/

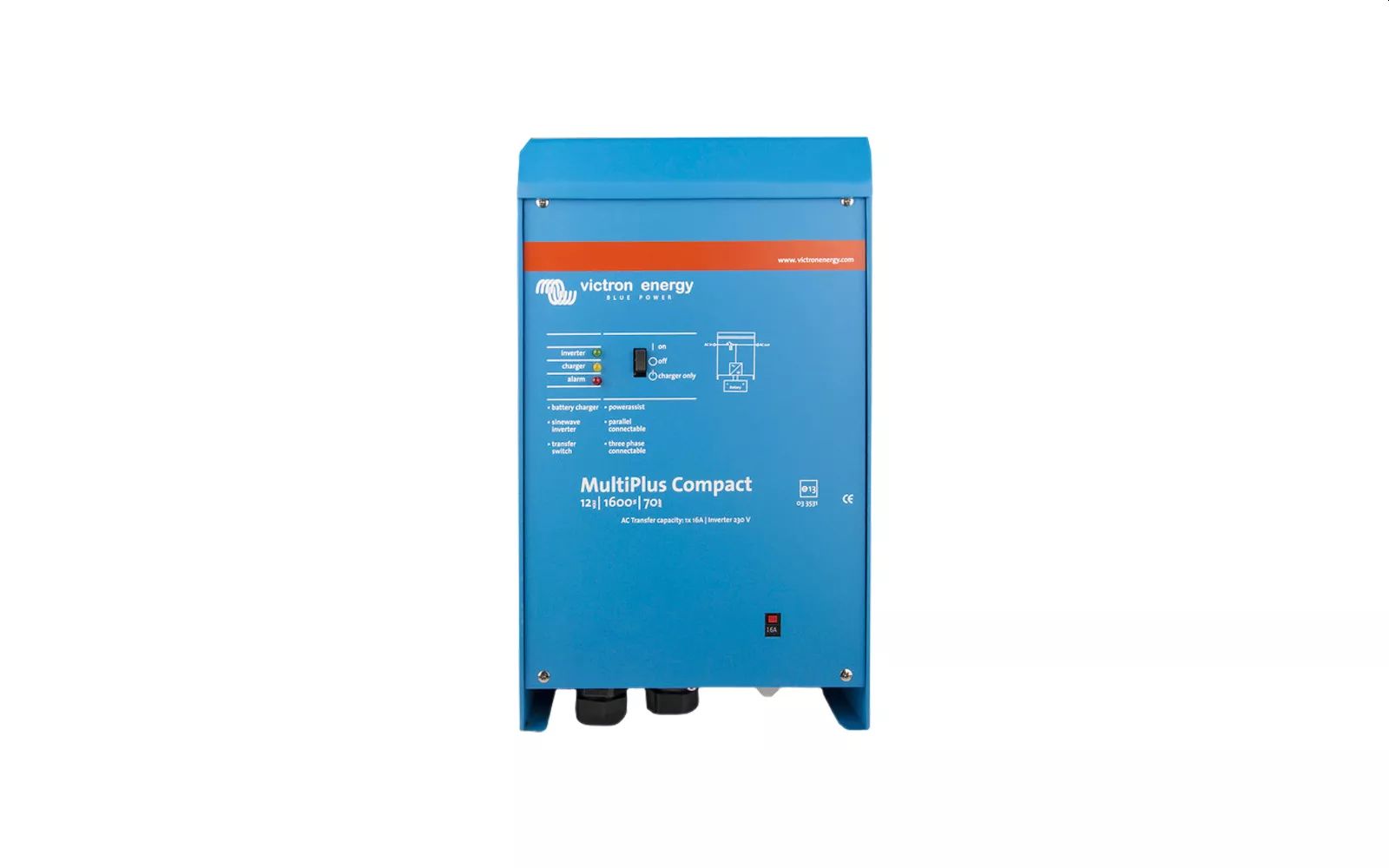

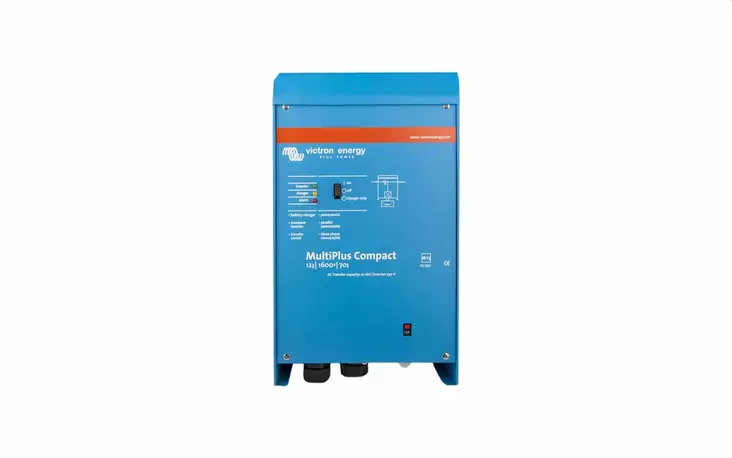

Victron Multiplus Compact Invertteri/laturi 12V 1600W 70A
Saatavana tilaustuotteena 5-15 arkityöpäivään.
Tuotteen yksityiskohdat
Paikan päällä/etävalvonta ja ohjaus
Etämääritys
Tehokas invertteri ja akkulaturi
Rinnakkaisliitäntä ja kolmivaihekäyttö mahdollista
Ei generaattorin tai maasähkön ylikuormitusta
Voidaan käyttää aurinkosähköjärjestelmien tai
muiden vaihtoehtoisten energiajärjestelmien kanssa
Tuotteen Kuvaus
MultiPlus Compact on tehokas puhdas siniaaltoinvertteri,
edistynyt akkulaturi, joka hyödyntää adaptiivista lataustekniikkaa,
ja nopea vaihtovirtakytkin yhdessä kompaktissa paketissa.
Valittavana on 2 mallia, 1600VA ja 2000VA.

Kaksi AC-lähtöä
Päälähtö takaa keskeytymättömän toiminnan.
Verkkokatkoksen tai maa-/generaattorivirran katketessa
MultiPlus ottaa vastaan ??kytkettyjen kuormien syöttämisen.
Vaihto tapahtuu niin nopeasti (alle 20 millisekunnissa),
että tietokoneiden ja muiden elektronisten
laitteiden keskeytymätön toiminta on taattu.
Toinen lähtö syöttää virtaa vain
kun vaihtovirtaa on saatavilla yhdessä MultiPlusin tuloista.
Kuluttajat, jotka eivät saa purkaa akkua,
kuten vedenlämmitin, voidaan kytkeä tähän lähtöön.

Käytännössä rajoittamaton teho rinnakkaisliitännän kautta
Jopa kuusi Multia voidaan kytkeä rinnan suuria tehovaatimuksia varten.

Kolmivaiheinen toiminta
Rinnakkaisliitännän lisäksi kolme saman mallin yksikköä
voidaan konfiguroida myös kolmivaihelähtöön.
Mutta siinä ei vielä kaikki:
jopa kuusi kolmen laitteen sarjaa voidaan kytkeä rinnan.

PowerControl - toimii rajoitetulla generaattoriteholla,
rajoitetulla maasähköllä tai rajoitetulla verkkovirralla
MultiPlus on erittäin tehokas akkulaturi.
Siksi se ottaa paljon virtaa generaattorista tai
maavirtalähteestä. Multi Control -kaukosäädinpaneelilla voidaan
asettaa suurin mahdollinen maa- tai generaattorivirta.
MultiPlus ottaa sitten huomioon muut liitetyt AC-kuluttajat ja
käyttää vain sitä virtaa,
joka on "jäljellä" lataamiseen. Tämä estää generaattoria tai maasähköliitäntää ylikuormitumasta.

PowerAssist - generaattoreiden "teholisä" ja maasähköapu
Tämä toiminto lisää PowerControl-periaatteeseen uuden ulottuvuuden.
Sen avulla MultiPlus voi tukea vaihtoehtoisia lähteitä,
jotka ovat liian heikkoja. Kuormitushuiput esiintyvät usein vain rajoitetun ajan.
Siinä tapauksessa MultiPlus varmistaa,
että liian heikko maasähkö tai generaattorin teho kompensoidaan
välittömästi akun energialla. Jos kuormitusta vähennetään,
ts. jos kuluttajat kytketään pois päältä, energia,
joka on silloin taas riittävästi käytettävissä,
voidaan käyttää akkujen lataamiseen.

Aurinkoenergia: vaihtovirta myös sähkökatkon sattuessa
MultiPlusia voidaan käyttää sekä ei-verkkoon kytkettyjen että
verkkoon kytkettyjen aurinkosähköjärjestelmien (PV) kanssa sekä
muiden vaihtoehtoisten energiajärjestelmien kanssa.
Verkkovikojen havaitsemisohjelmisto on saatavilla.

Järjestelmän konfigurointi

Jos asetuksia on muutettava yksittäisessä laitteessa,
se voidaan tehdä minuuteissa käyttämällä DIP-kytkimen asetusmenettelyä.
Rinnakkais- ja kolmivaihejärjestelmät voidaan konfiguroida
VE.Bus Quick Configure- ja VE.Bus System Configurator -ohjelmistoilla.
Verkkoon liitetyt, verkkoon liitetyt ja itsekulutusjärjestelmät,
joissa käytetään grid-tie-invertteriä ja/tai MPPT-aurinkolaturia,
voidaan konfiguroida ohjattujen toimintojen avulla
(kuhunkin järjestelmään liittyvä ohjelmisto).

paikan päällä tapahtuva seuranta ja valvonta
Saatavilla on useita vaihtoehtoja: Battery Monitor,
Multi Control Panel, Color Control GX ja muut GX-laitteet,
älypuhelin tai tabletti (Bluetooth Smart),
kannettava tietokone tai tietokone (USB tai RS232).

kaukovalvonta ja ohjaus
Color Control GX ja muut GX-laitteet.
Tietoja voidaan tallentaa ja tarkastella VRM (Victron Remote Management)
-verkkosivustolla maksutta.

Etämääritys
Jos Color Control GX:llä varustetut järjestelmät ja
muut GX-laitteet on liitetty Ethernetiin,
niihin pääsee käsiksi ja asetuksia voidaan muuttaa etänä.

Suojaustoiminnot

Lähtö oikosulku
ylikuormitus
Akun jännite liian korkea
Akun jännite liian alhainen
Lämpötila liian korkea
230 VAC invertterin lähdössä
Tulon aaltoilujännite liian korkea

Tekniset ominaisuudet

Compact 1600 Compact 2000
Akun nimellisjännite 12V 12V
Tehonsäätömekanismi Kyllä Kyllä
PowerAssist Kyllä Kyllä
Vaihtokytkin (A) 16 30
Tulojännitealue DC 9,5 - 17 V / 19 - 33 V / 38 - 66 V
9,5 - 17 V / 19 - 33 V / 38 - 66 V
Lähtö 230AC (50Hz) 230AC (50Hz)
jatk. Lähtöteho 25°C:ssa (VA) 1600 2000
jatk. Lähtöteho 25 ? (W) 1300 1600
jatk. Lähtöteho 40°C:ssa (W) 1200 1400
jatk. Lähtöteho 65°C:ssa (W) 800 1000
Huipputeho (W) 3000 4000
Suurin hyötysuhde (%) 93/94 93/94
Nollakuormitusteho (W) 9/11
Nollakuormitusteho AES-tilassa (W) 5/8 7/9
Nollakuormitusteho hakutilassa (W) 2/3 3/4
AC-tulo Tulojännitealue: 187-265 VAC Tulotaajuus: 45 - 65 Hz /
Tehokerroin: 1 Tulojännitealue: 187-265 VAC
Tulotaajuus: 45 - 65 Hz / Tehokerroin: 1
vakiolatausjännite (V DC) 14,4 / 28,8 / 57,6 14,4 / 28,8 / 57,6
kelluva latausjännite (V DC) 13,8 / 27,6 / 55,2 13,8 / 27,6 / 55,2
Tallennustila (V DC) 13,2 / 26,4 / 52,8 13,2 / 26,4 / 52,8
Latausvirta talon akku (A) 70/40 80/50
Käynnistysakun latausvirta (A) 4 4
Akun lämpötila-anturi Kyllä Kyllä
Ohjelmoitava rele Kyllä Kyllä
VE.Bus-liitäntä Rinnakkaisliitäntöihin ja kolmivaiheiseen käyttöön, etävalvontaan
ja järjestelmäintegraatioon Rinnakkaisiin piireihin ja kolmivaiheiseen käyttöön,
etävalvontaan ja järjestelmäintegraatioon
Kaukosäätimen päälle/poiskytkentä Kyllä Kyllä
Yleiset ominaisuudet Käyttölämpötila-alue: -40 - +65°C (tuuletintuuletus)
Kosteus (ei tiivistyvä): 95 % maks. Käyttölämpötila-alue: -40 - +65°C
(tuuletintuuletus) Kosteus (ei tiivistyvä): max. 95 %
Suojausluokka IP 21 IP 21
Akun liitäntä 1,5 metrin akkukaapelin M8 pultti
230 V AC liitäntä G-ST18i pistokejousipuristin
Paino (kg) 10 12
Mitat (KxLxS mm) 375 x 214 x 110 520 x 255 x 125
Turvallisuus EN-IEC 60335-1, EN-IEC 60335-2-29,
IEC 62109-1 EN-IEC 60335-1,
EN-IEC 60335-2-29, IEC 62109-1
Päästöt / häiriönsieto EN 55014-1, EN 55014-2,
EN-IEC 61000-3-2, EN-IEC 61000-3-3,
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-
3 EN 55014-1, EN 55014-2, EN-IEC 61000-3-2,
EN-IEC 61000-3-3, IEC 61000-6-1,
IEC 61000-6-2, IEC 61000-6-3
Maantieajoneuvot 12V ja 24V mallit: ECE R10-4 12V ja 24V mallit: ECE R10-4
ominaisuudet
Tyyppi akkulaturi
Invertterin tyyppi Puhdas siniaaltojännite
Väri sininen
Rakenne 1,6 kW
Paino 10kg
Mitat (PxLxK) 110 x 214 x 375 mm
Tulojännite 9,5 - 17 V / 19 - 33 V / 38 - 66 V
Huipputeho 3000W
